VEW KE3 RED

Compact power electronics for S&F control mechanism drives

Product Information

Die Original-Leistungselektronik KE3 des Herstellers Hartmann&Braun kann durch ein vollständig maß,-funktions- und klemmenkompatibles Redesign  ,,plug and play’’ ersetzt werden.

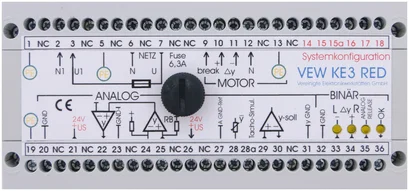

Die VEW KE3 RED im Schalttafel-Aufbaugehäuse für Schienenmontage wirkt als Stellungsregler mit P-Verhalten indem die Stellung des Regelantriebs proportional zum Sollwert des vorgeschalteten Reglers nachgeführt wird.
Der Eingangskreis des Reglers vergleicht den vorgegebenen Sollwert mit der
rückgemeldeten Ist-Wert-Stellung des Stellglieds.
Die Differenz von YSOLL minus YIST = D Y steuert die Phasenanschnitte für den Betrieb des Stellmotors, sodass das Motordrehmoment in weiten Grenzen den Prozessanforderungen entsprechend geregelt wird.
Bei einer Stellungsabweichung > 0,7% (1,4%) gibt der Motor aufgrund dessen das Nenndrehmoment ab.
Bei einer Stellungsabweichung < 0,7% wird das Drehmoment proportional zur Stellungsabweichung gesteuert.
Während der Positionierung des Antriebs steuert die Elektronik das Motordrehmoment so, dass sich ein Gleichgewicht zwischen Motordrehmoment und Lastmoment einstellt. Der Antrieb wird aufgrund dessen elektrisch in der jeweiligen Stellungsvorgabe gehalten bzw. nachgeführt.
Der Positionierkreis kann, durch die Anschaltung eines Tachogenerators, der ein geschwindigkeitsproportionales Signal liefert, gedämpft werden.
Die Dämpfung ist mit dem Potentiometer y einstellbar.
Für die Motoren ohne Tachogenerator (M0053L … (E) M063B) wird das differenzierte Signal des Stellungsgebers verwendet.
Da die Wirksamkeit der Differenzierung begrenzt ist bleibt der Einsatz für
Stellzeiten > 20s vorbehalten.
Die Motoren mit Tachogenerator (M163LT … M1203T) erlauben durch die einstellbare Dämpfung jedoch kürzere Stellzeiten bis < 5s.
Die VEW KE3 RED ersetzt alle KE3-Originalgeräte, indem das Redesign über Klemmenbrücken für alle Motorvarianten konfiguriert werden kann.
Der für die Stellmotoren erforderliche Betriebskondensator wird direkt im Antrieb, oder einer separaten Kondensatoranschlussbox, verbaut.

Produktdatenblatt

Technical Data


Input voltage 230V AC 50Hz +10-15%, 5VA; +24V 0,1A (16...+33V)
Analog input Pos. desired value 0/4...20mA; Pos. actual value 0/4...20mA
Binär input Bin1 = nom. +24V (+12...36V), Bin 0 = 0V (-2...+5V)
Binär output Ready for operation 1 = +24V
Analog output Pos. check-back-signal 0/4...20mA
Power output 230V AC max. 400VA, min. 25VA
Housing Plastic IP20, control cabinet mounting profil, B150 T120 H72mm
