BOLTwatch
Überwachungssystem für hochbelastete Schraubverbindungen
Produktbeschreibung
BOLTwatch® ist das zuverlässige Überwachungssystem für hochbelastete Schraubverbindungen, und eine preisgünstige Alternative, anstelle der Vorspannkraftmessung und Überwachung einer Fügeverbindung.
BOLTwatch besteht aus einem robusten Sensor, der auf dem Kopf einer Schraubverbindung aufgesetzt und mit Madenschrauben M6 fixiert wird.

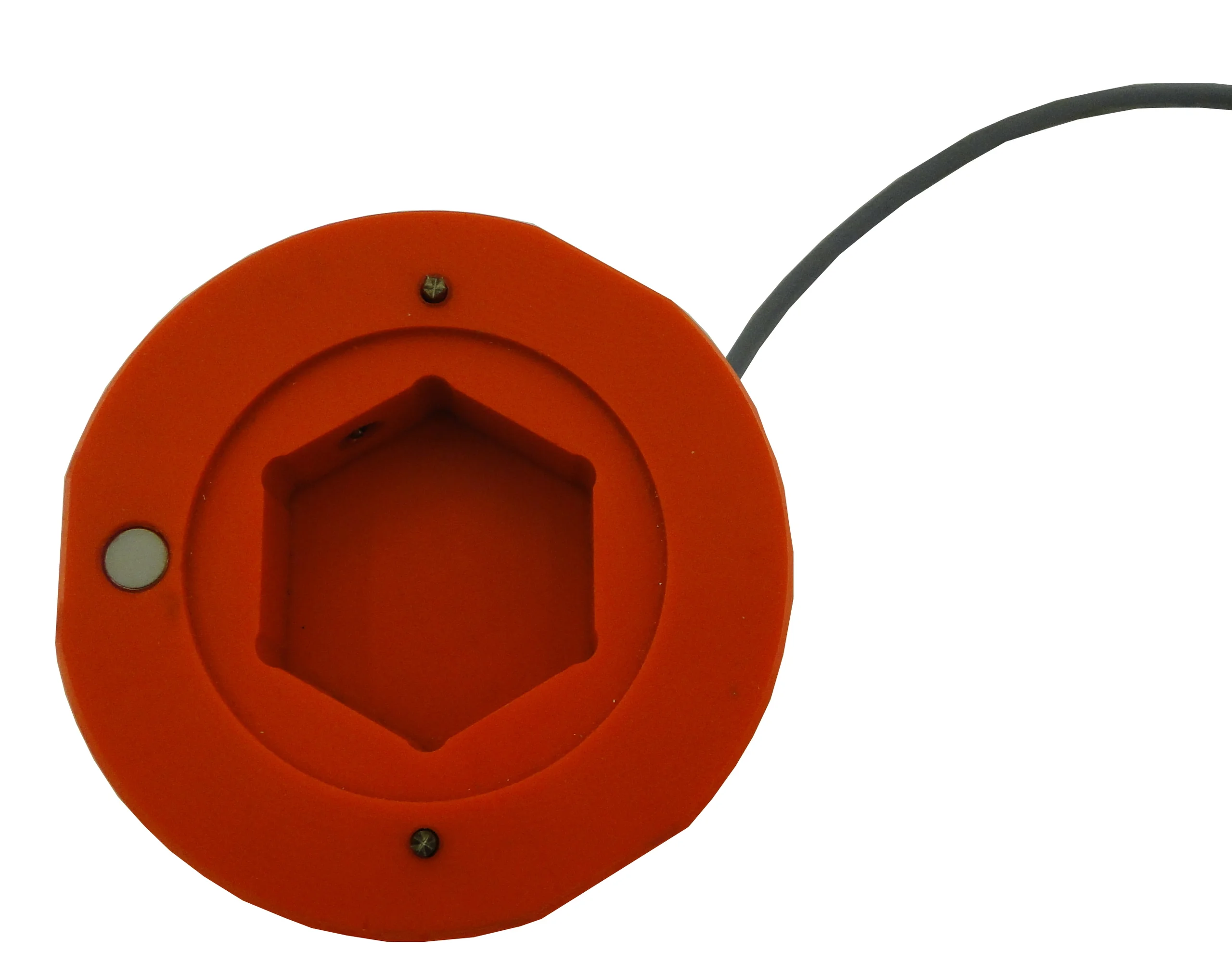

Der Kopf der Schraubverbindung wird im BOLTwatch-Sensor formschlüssig aufgenommen.
Die Unterseite des Sensors ist der Anschraubfläche zugewandt und kontaktiert mit zwei gefederten Tastspitzen sowie einem induktiven Sensor die Anschraubfläche.
Die Tastspitzen betätigen 2 redundante Mikroschalter, sodass drei unabhängig voneinander wirkende Einrichtungen die Fügeverbindung zuverlässig überwachen.

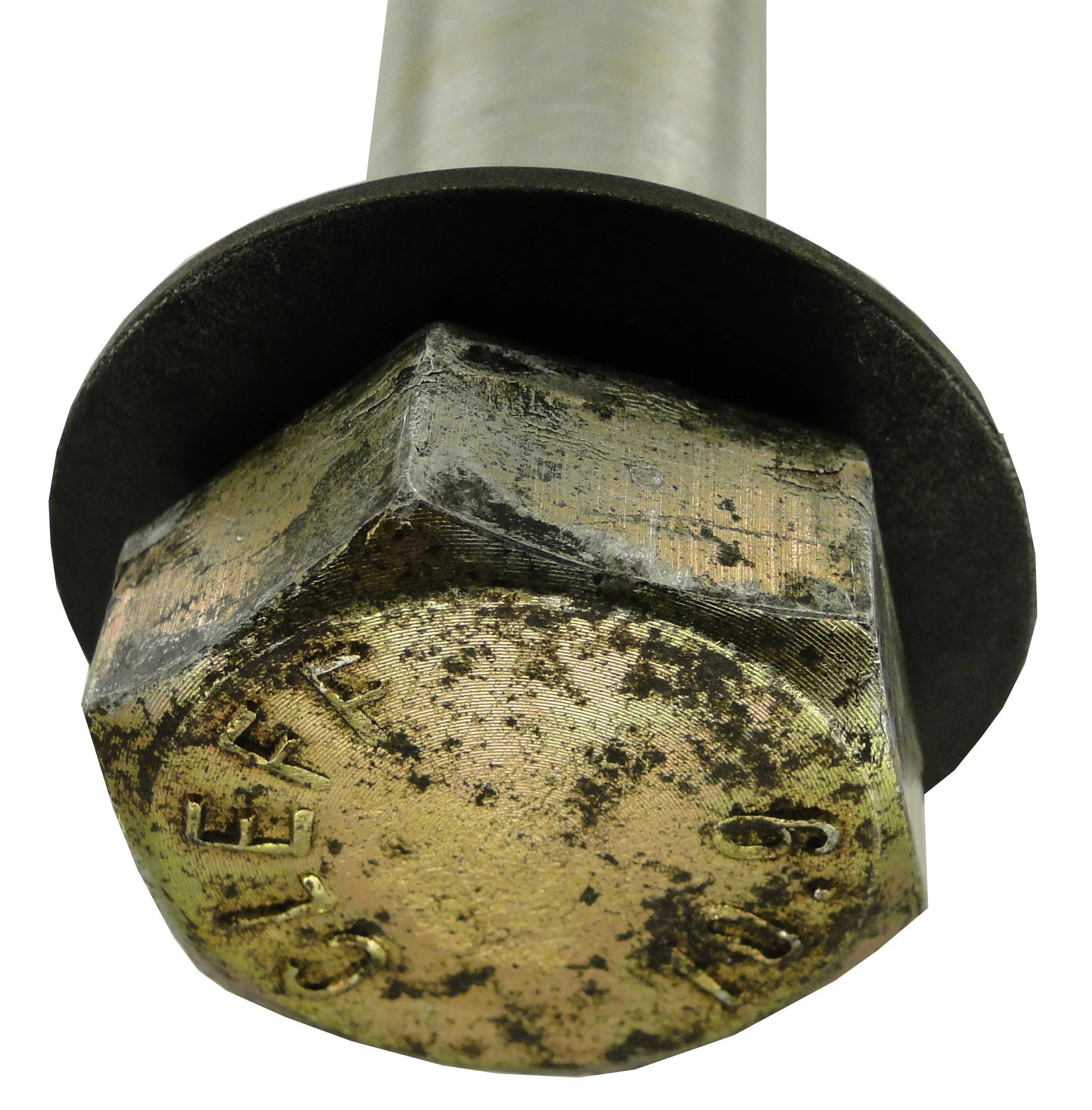

Bei einem Schaftabriss oder Kopfabriss der Schraubverbindung vergrößert sich der Luftspalt zwischen Sensor und Anschraubfläche, weil eine dem Schraubenkopf untergelegte Tellerfeder den Luftspalt mit
hoher Kraft öffnet.
Die Tastspitzen heben dadurch von der Anschraubfläche ab, der induktive Sensor spricht an. Die Überwachungseinrichtungen sind in der Funktion geodert und führen unabhängig voneinander zur Signalisierung.

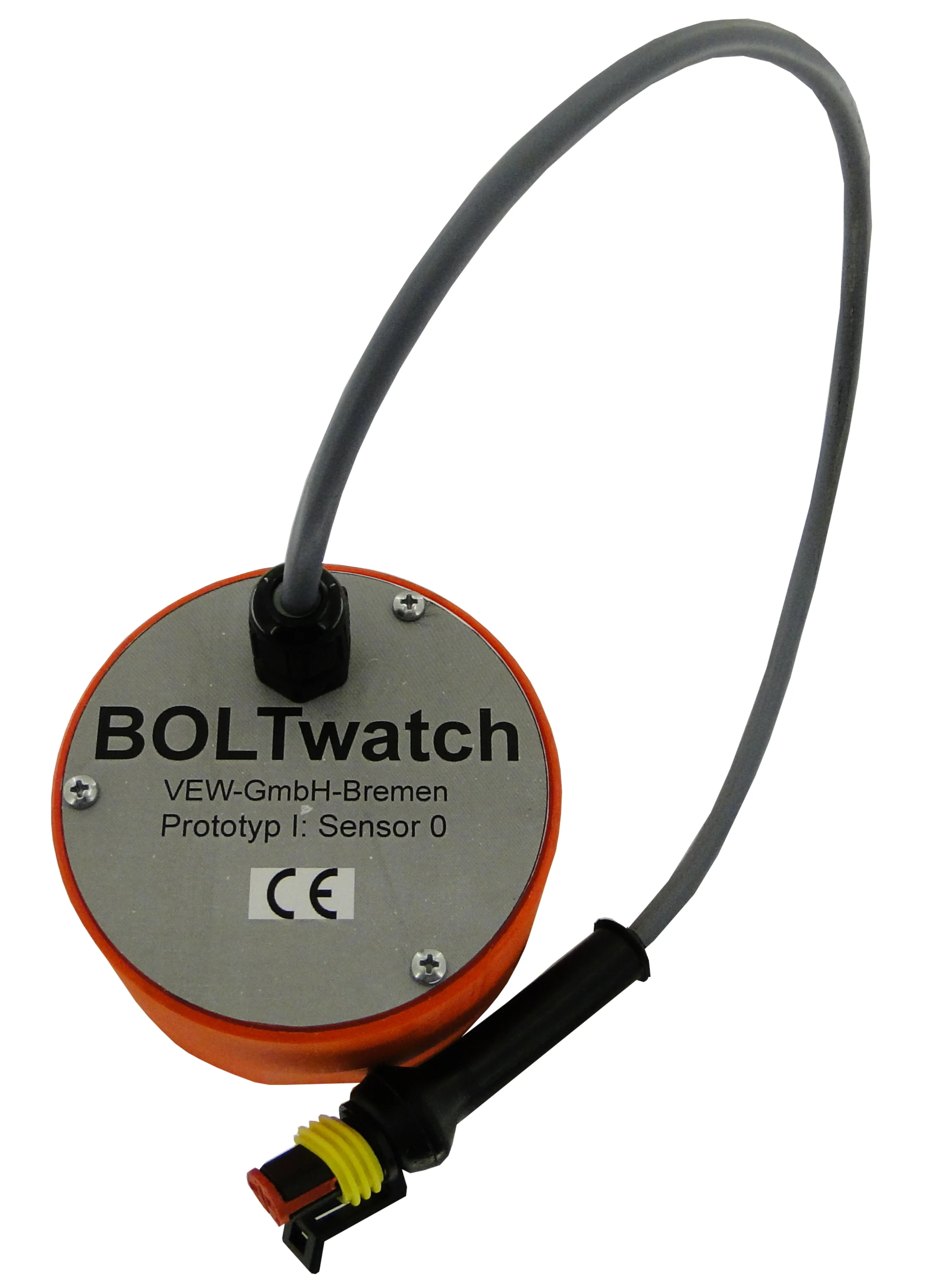

Der Sensor am Schraubenkopf ist über eine trennbare, wasserdichte Steckverbindung und eine 2-polige Leitung mit dem BOLTwatch-Steuergerät verbunden.

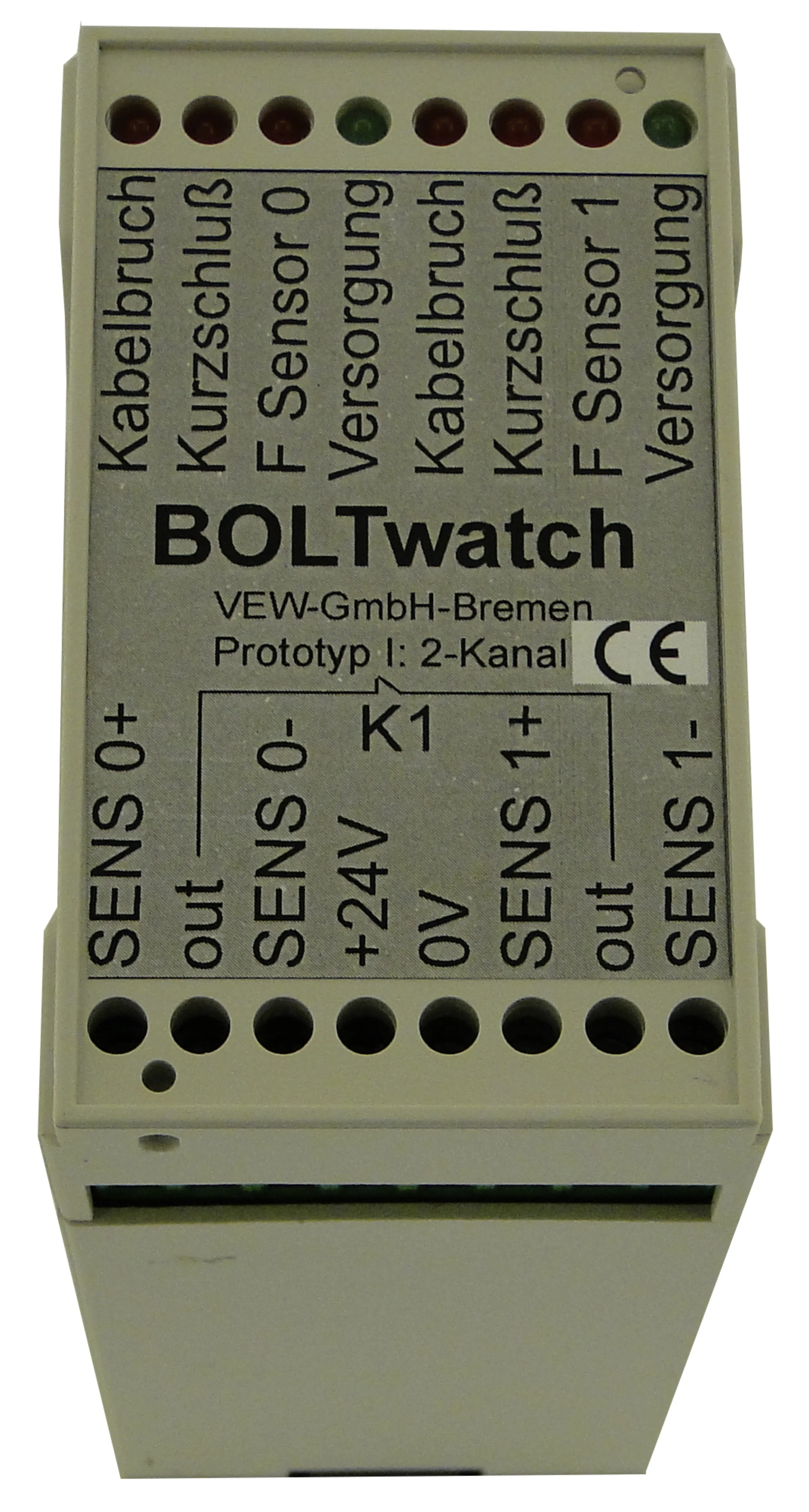

Das Steuergerät ist für 2 oder 4 Sensoranschlüsse ausgelegt.
Vom Steuergerät wird der Sensor mit einem eingeprägten Strom versorgt, der auf Leitungsbruch und Leitungskurzschluss überwacht wird.
Sowohl diese Funktionsstörungen als auch das Ansprechen der Sensorik auf die offene Fügeverbindung führen zu einer selektiven Signalisierung am Steuergerät, sowie zum Abfall eines Melderelais, sodass ein Arbeitskontakt öffnet.
Die Arbeitskontakte diverser Steuergeräte können in einer Stromschleife hintereinander geschaltet werden, sodass das Ansprechen eines Sensors zu einer zentralen Meldung in einem übergeordneten System führt.
Technische Daten
Sensorgehäuse | Kunststoff, abhängig von der Schlüsselweite. Bei M24 Ø 80mm |
Steckverbinder | Amphenol Superseal 2pol. |
Max. Leitungslänge | 50m, 2pol. 0,5...0,75Ø |
Steuergerät | 2 Kanäle, opt. 4 Kanäle, Hutschienen-Montage, Breite 50mm |
Versorgung | nom. 24V DC, Bereich 18...36V |
Messkreise/Versorgung | galvanisch getrennt, Relaiskontakt 1pol. Öffner |
LED-Anzeigen | grün: UB OK; rot: Leitungsbruch Kurzschluss, Sensor ausgelöst; |
Opt. andere Ausführungen, entsprechend der Einbaugegebenheit und Schlüsselweite | |
