Redesign > Verkehrstechnik > VEW DCE3-24 RED Ansteuerelektronik für IBEG Trittstufe

VEW DCE3-24 RED

Ansteuerelektronik für IBEG Trittstufe

  • Leiterplatte "offen"
  • Baugruppe mit Abdeckung
  • Leiterplatte "offen"
  • Baugruppe mit Abdeckung

Produktbeschreibung

Das VEW-Redesign der Trittstufensteuerung DCE3-24 (Originalhersteller IFE) ist anstelle der Originalbaugruppe vollständig anschluss-, maß- und funktionskompatibel in der vorgegebenen Anwendung einsetzbar.
Die Funktion ist plug-and-play gegeben.

Die Baugruppe VEW DCE3-24 RED steuert mittels kombinatorischer Logik störsicher und zuverlässig die Kinematik der Trittstufe 0-0343-135 des Herstellers IBEG.

Der vorgegebene Steuerungsablauf kann über diverse Einstellelemente parametriert werden:

1.) Steckbrücken für
- Anzahl Tür-Öffnungsversuche mit Maximal-Stromüberwachung,
  1x; 2x...5x; unbegrenzt
- Offenhaltezeit nach Türöffnen auf ,,Null‘‘
- Offenhaltezeit nach Türöffnen nicht auf ,,Null‘‘

2.) Potentiometer für
- Tür-Offenhaltezeit Toffen
- Ansprechverzögerung Stromüberwachung TImax
- Maximalstrombegrenzung Imax
- Türgeschwindigkeit T1
- Türgeschwindigkeit T2

Zusätzlich kann der Steuerungsablauf durch Sicherheitsüberwachungen unterbrochen werden:
- Einklemmschutz (beim Schließen)
- Motor-Überstrom-Abschaltung

Alle Eingangssignale werden über LEDs angezeigt, sowie die Systemsignale Motorrelais „öffnen“ bzw. „schließen“, Motorstromüberschreitung, Haltewunsch aktiv, Systemspannung der Steuerlogik.

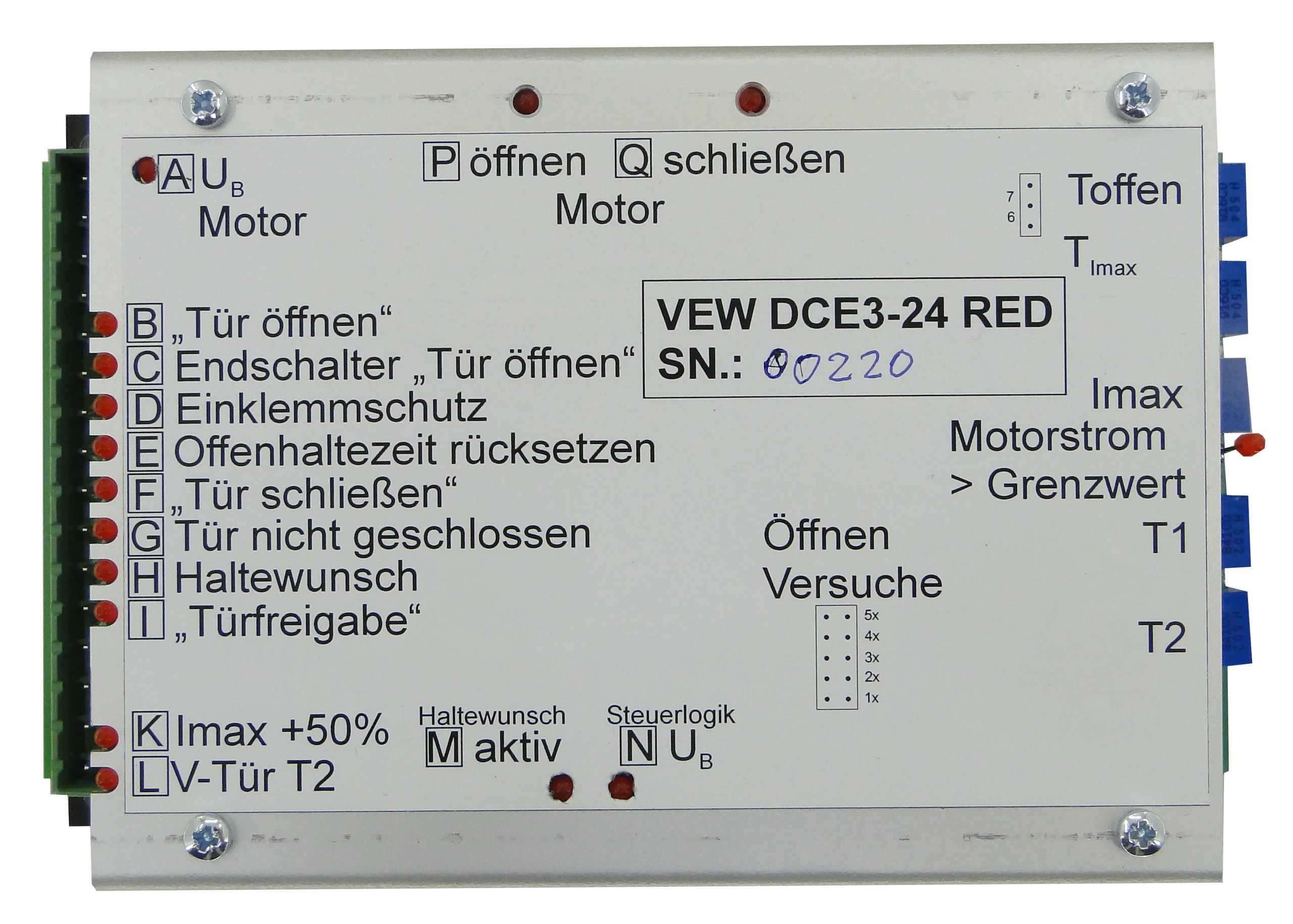

Das System ist mit einem 16 pol Steckverbinder Phoenix MSTBVA2,5/16-G-5,08 ausgerüstet, sowie einer Abdeckhaube, auf der alle Signal-LEDs in Klartext beschriftet sind. Anschlusskupplung Phoenix: MSTB2,5/16-ST-5,08


Musterbaugruppen zur Erprobung ab Lager verfügbar.

Produktdatenblatt

Technische Daten


Versorgung nom. 24V DC max. 4A
Motorstrom max. 4A, einstellbar
Systemspannung Steuerlogik 5V, intern
Abmessung HBT: 45x105x160mm
Eingänge Logik: 10, L = 24V: 0 = <5V
Ausgänge Motorspannung, reversiert. Haltewunsch-Relais
