DCMV 4

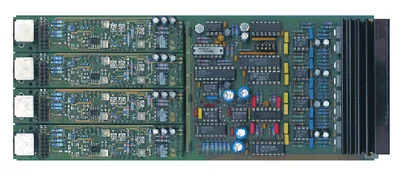

Der DCMV 4 ist ein äußerst kompakt aufgebauter präziser 4-Kanal  DC-Meßverstärker in einer 19" 1HE Baugruppe.

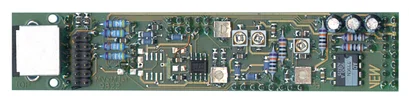

Die Baugruppe ist auch mit weniger Kanälen teilbestückt zu betreiben.

Die  4-Kanal-Baugruppen können in 19" -Baugruppenträgern zu  Vielkanal-Meßverstärkern beliebiger Ausbaustufe zusammengefasst werden.
Standardmässig stehen 1HE Baugruppenträger mit 4 oder 8 Kanälen, sowie 3HE Baugruppenträger mit bis zu 32 Kanälen zur Verfügung.

Die Geräte sind optimal  angepaßt für den Betrieb mit dem GigaDAC Vielkanal-Meßwerterfassungssystem, können jedoch aufgrund  der  normierten Ausgangsspannungen und der systemfähigen Schnittstelle auch in anderen Meßanordnungen problemlos verwendet werden.

Alle Verstärkereinstellungen werden über eine V.24-Schnittstelle vom GigaDAC-System, oder einem anderen Rechner vorgenommen.

Der geräteinterne Prozessor verwaltet die über die  Schnittstelle empfangenen Einstellparameter jedes Kanals, sowie die Betriebsarten "Messen"  bzw.  automatische "Kalibrierprüfung".

8 Kanäle mit Geberversorgung im Baugruppenträger 1HE 19", mit Netzteil 230V AC.

In der Betriebsart  "Kalbrierprüfung"  führt der interne Rechner eine automatische sequentielle Überprüfung aller Kanäle durch. Das Kalibriersignal dafür  wird zentral  extern vom Anwender zugeführt.

Die Basisausführung des Meßverstärkers, mit der alle gleichspannungsgekoppelten Messungen an DMS etc. möglich sind, ist mit einer "on board" Geberspannung für jeden Kanal ausgerüstet.

Optional kann zusätzlich ein zweiter entkoppelter Ausgang / Kanal ausgerüstet werden, mit dem Überwachungsinstrumente etc. anzusteuern sind.
