RAPID
Produktbeschreibung
RAPID ist ein voll elektronisches, galvanisch getrenntes, autonomes Front-End-Meßsystem für die Serienproduktion von Widerständen und Widerstandsnetzwerken.
Es kann produktionsbegleitend, mit hoher Taktrate in der Endlinie Widerstände mit sehr hoher Genauigkeit messen und die Ergebnisse über eine galvanisch getrennte serielle SPI-Schnittstelle mit ca. 4MBit/s zur Verfügung stellen.
Zwei V24-Schnittstellen zur Systemsteuerung über eine Konsole oder den Host-Rechner stehen außerdem bereit.
Das System misst Widerstände im Bereich von 10Ω bis 10MΩ mit sehr hoher Genauigkeit (typ 0,01%!).
Der Gesamtmessbereich reicht von 0,01Ω bis 100MΩ/5GΩ.
Die Widerstände werden einer 4-Draht-Messung unterzogen, bei der Prüfnadeln auf den Endkontakten aufsetzen.
Vor jeder Messung wird automatisch eine Kontaktprüfung durchgeführt. Damit ist sichergestellt, dass alle 4 Nadeln elektrisch niederohmig kontaktiert sind.
Bei Serienmessungen erfolgt einmalig für einen Produktionszyklus eine Messbereichswahl, die vom Sollwert des Messobjekts vorgegeben wird.
Die hohe Genauigkeit von RAPID wird erreicht, indem alle Messungen auf interne Referenzwiderstände mit Tk 0,05 bezogen werden.
Das Ergebnis der internen Kalibrierung wird mit dem, im EPROM des Systems abgelegten, Istwert des Referenzwiderstandes verglichen.
Eine mögliche Abweichung wird als Korrekturfaktor für die Serienmessung berücksichtigt.
Es können bis zu 8 Widerstandswerte aus verschiedenen Messbereichen parametriert werden, die für die Messung von Widerstandsnetzwerken im Produktionstakt umschaltbar sind.
Die Werkskalibrierung des Systems erfolgt gegen ein zertifiziertes ,,Agilent 3458A'', sowie zertifizierte Referenzwiderstände.
RAPID besteht im Wesentlichen aus 2 Komponenten:
1. RAPID-BASIC
Intelligentes Messsystem, mit Präzisionsstromquellen, Referenzwiderständen, Prozessor, Betriebssystem und Schnittstellen 3HE 10TE-Einschub, System Schroff, mit Basisstiftleiste DIN 41612 C96 als Systemschnittstelle, Frontstecker Sub D 25 pol./9pol. als Verbindung zur ,,Hochohmbox''.

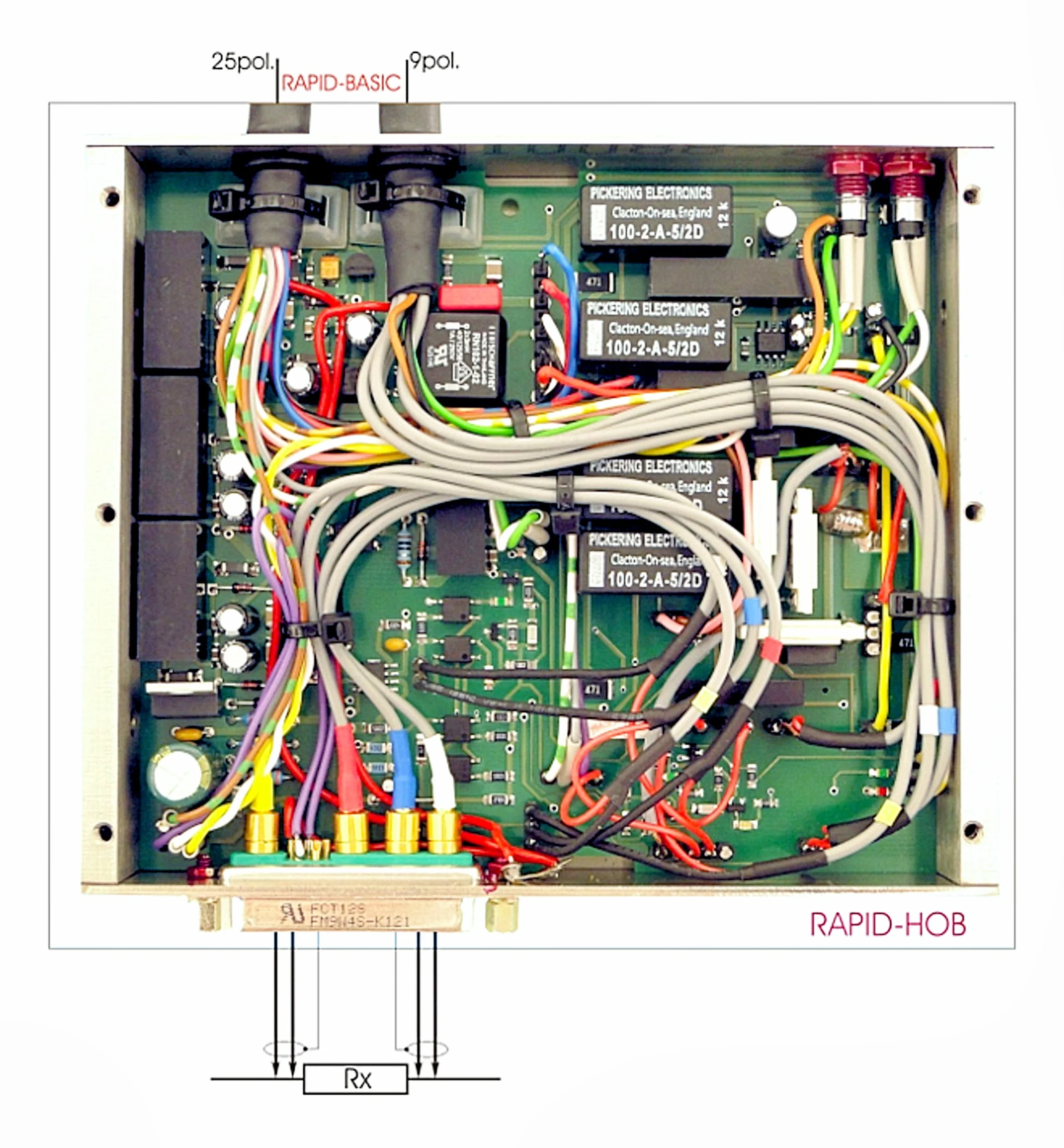

2. RAPID-HOB, Hochohmbox
Vom Messsystem abgesetzte Komponente.
Funktion: Signalkonditionierung / Impendanzwandlung und Messbereichserweiterung für Rx>100.1kΩ Messspannungserzeugung 60VDC für Messungen des Isolationswiderstandes bei z.B. Widerstandsnetzwerken. (MB11 5GΩ; 1%)
Die Hochohmbox soll in der Nähe zur Kontaktierungseinheit von Rx eingesetzt werden, um parasitäre Einflüsse auf die doppelt geschirmten Messleitungen auszuschließen.
Die HOB wird durch einen Regler intern auf konstant +32°C gehalten.
Technische Daten
| RAPID-BASIC | |
| Bauform | 19'‘ Baugruppe, 10TE, 3HE |
| Messbereich | MB1 0,0…0,08Ω; MB2 0,08…0,8Ω; MB3 0,8…9,7Ω; |
|
MB4 9,7…100Ω; MB5 100…900Ω; MB6 900Ω…9kΩ; MB7 9kΩ…100,1kΩ; MB8 100,1KΩ…1MΩ; Mit HOB: MB9 1MΩ…10MΩ; MB10 10MΩ…100,1MΩ | |
| Genauigkeit | MB1 1%; MB2 0,1%; MB3 0,05%; MB4 bis MB9 0,01%; MB10 0,2% |
| Messrate |
20R/s mit Mittelwertbildung und Netzunterdrückung im Produktionstakt |
| RAPID-HOB | |
| Bauform | geschlossenes VA-Gehäuse ca. 110 x 140 x 30mm |
| Schnittstellen |
1,6m Zuleitung mit D-Sub zum Messsystem, opt. länger Sub-D 4, doppelt geschirmte Koax-Leitung zu Rx (<50cm) |
| Messbereiche | MB8 100,1kΩ…1MΩ; MB9 1MΩ…10MΩ; MB10 1MΩ…100,1MΩ; MB11 Isolationsmessung bis 5GΩ |
| Genauigkeit | MB8 0,01%; MB9 0,01%; MB10 0,2%; MB11 Isolation 1% |
| Umgebungstemperatur | für spezifizierte Genauigkeit <32°C |
| Versorgungsspannung | 12VDC ±5%, max. 1A |
