PE 01 ROBUST

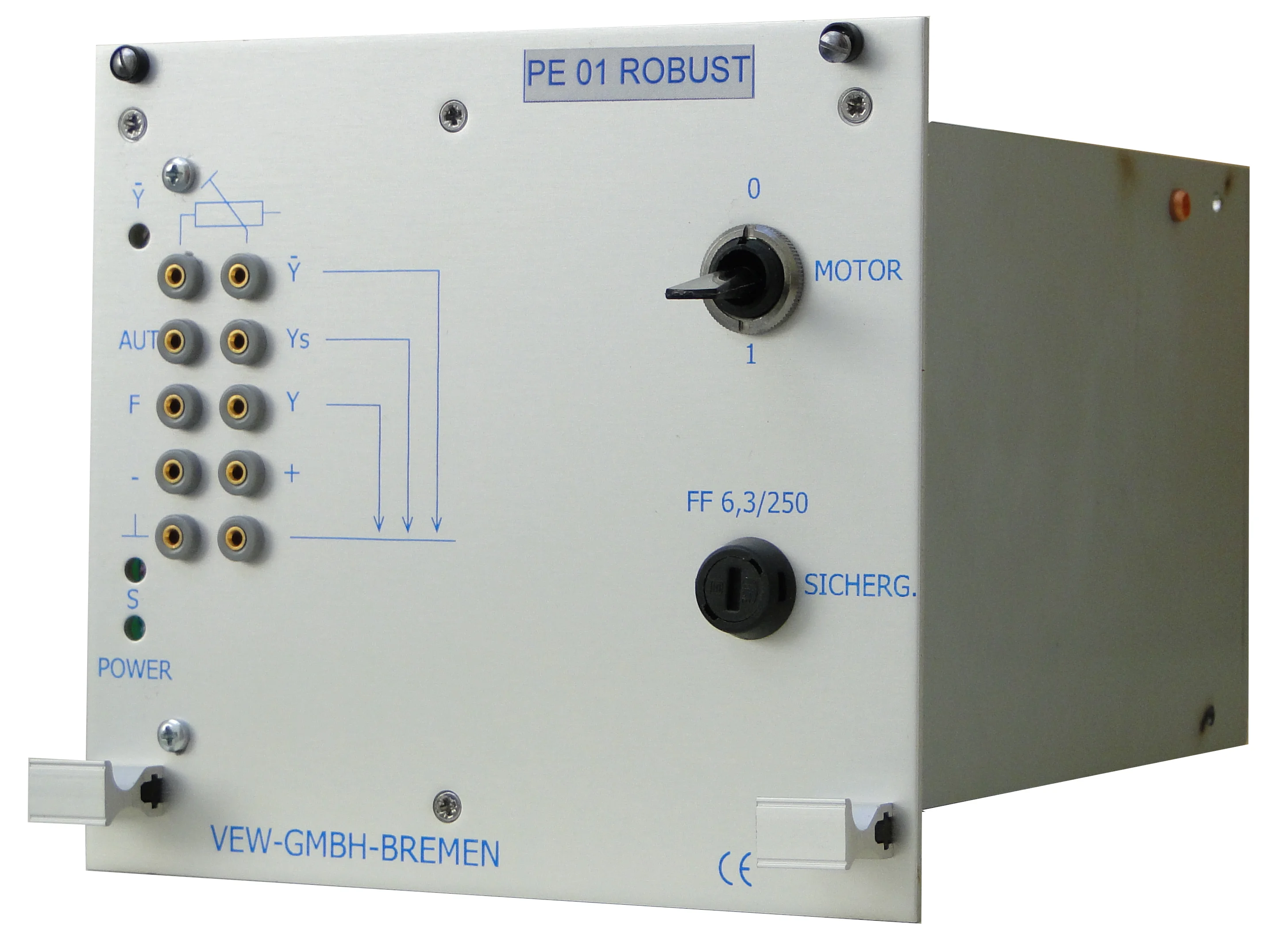

Das Redesign der Baugruppe PE 01 ist in einem 3HE 28TE 19” Einschub vollständig mass- und funktionskompatibel zur  Originalbaugruppe des Herstellers H & B ausgeführt.
Die Spezialausführung PE 01 ROBUST ist mit einem verzinkten Stahlblechchassis ausgerüstet und für Einsätze in mechanisch hoch beanspruchten, oder erdbebenresistenten Anwendungen qualifiziert.

Die Originalbaugruppe kann somit “plug and play” durch das Redesign ersetzt werden, ohne das Änderungen im System notwendig sind.

Die Baugruppe PE 01 ROBUST dient zur Ansteuerung der Zwei-Phasen-Motoren von S & F Hebel- und Schubantrieben.

Im Zusammenhang mit dem Stellungsgeber S4 erfolgt eine kontinuierliche Positionierung des Antriebs im Automatikbetrieb, mittels einer geregelten Phasenanschnittsteuerung über Triacs, die aufgrund einer speziellen Schaltungstechnik Motoren in einem Leistungs-
bereich von 5W bis max. 240W steuern können.

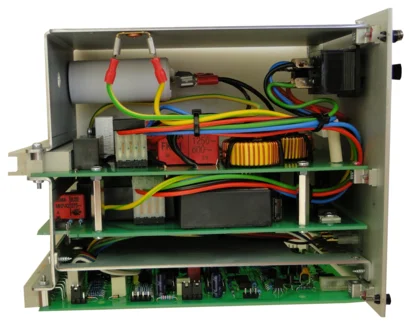

Im Einschub ist der Phasenschieber - Kondensator integriert und kann, je nach Motorleistung, gegen solche anderer Kapazität ausgetauscht werden.

Die Regelung stellt auch bei kleinen Stellungsabweichungen ein der Abweichung proportionales Drehmoment des Antriebs sicher.

Die Elektronik wirkt dabei als Stellungsregler mit P-Verhalten, das heißt, die Stellung des Regelantriebs ändert sich proportional zum Stellungssollwert des am PE 01 ROBUST vorgeschalteten Sollwert - Reglers.

Zur Rückmeldung der Stellung des Regelantriebs wird der Stellungsgeber S4 eingesetzt, der ein der Stellung des Antriebs proportionales, analoges Signal 0/4...20mA bzw. 0/2...10V für die PE 01 zur Verfügung stellt.

Die Versorgungsspannung des Stellungsgebers wird von PE 01 ROBUST kurzschlussfest bereitgestellt und überwacht.

Zur Überwachung und Steuerung aller Funktionen dient das integrierte Störmeldeteil der PE 01, sowie die Umschaltung “Manuell - Automatik” mit den Sperr - Freigabe - und Steuereingängen.
Die Eingänge sind gegen unplausible Eingaben verriegelt.

Eine ausführliche Dokumentation bzw. Mustergeräte sind sofort erhältlich.



Produktdatenblatt

• Steuereinheit zur Ansteuerung von Zweiphasenstellmotoren
• Automatische Positionierung durch kontinuierliche Reglung mittels Phasenanschnittsteuerung
• Ansteuerung eines magnetischen Bremslüfters
• Handsteuerung des Motors in beiden Richtungen
• Ausrüstung mit max. zwei Phasenschiebekondensatoren von 1uF bis 10uF
• kurzschlussfeste geregelte Versorgung 24V DC/ 7,5W für den 4-Leiter-Stellungsgeber S4 /S2
• kurzschlussfestes geregeltes Netzteil  24V DC / 7,5W für die interne Versorgung
• Standard-Störmeldungen
• Sperr- und Freigabe-Eingänge
• Besonders robuster mechanischer Aufbau mit Stahlchassis

Eine ausführliche Dokumentation bzw. Mustergeräte sind sofort erhältlich.

Produktdatenblatt

* Originalbezeichnung des Herstellers Hartmann&Braun

** ABB Markenzeichen der ABB Group
