VEW 12PB01 RED

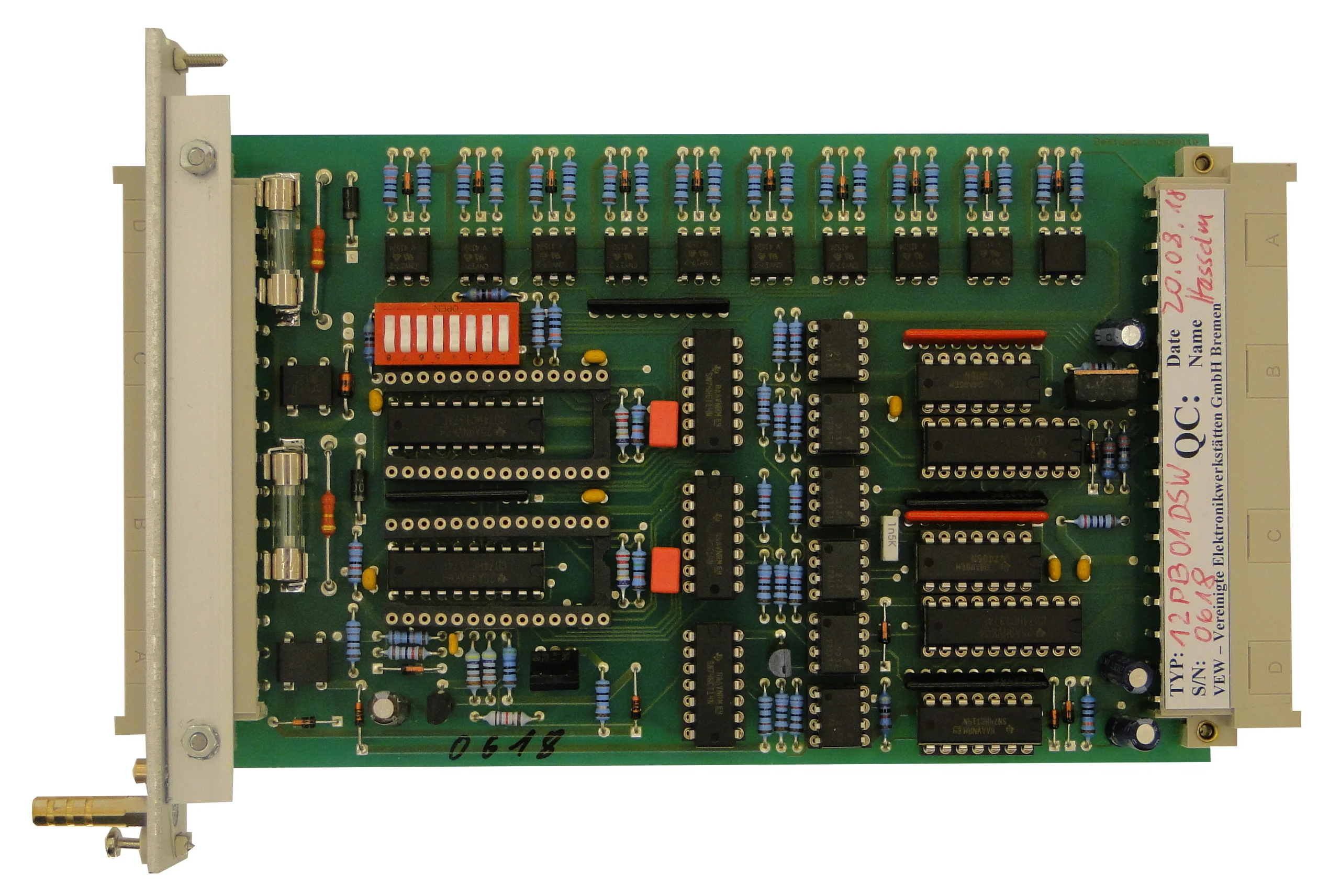

Die IFZ-Busbaugruppe VEW 12PB01 RED ist ein plug and play kompatibel einsetzbares Redesign der Originalbaugruppe für das Traktionsleitsystems MICAS.

Es liegen je nach Einsatzzweck unterschiedliche Ausführungen vor:
Vers. 1: 10 Ausgänge, open-collector, invertierend.
             pull up 10kΩ
            10 Eingänge, potentialfrei 15V; com. GND
             Vorwiderstand 2k2
Vers. 2: 10 Eingänge, potentialfrei 24V; com. GND
             Vorwiderstand 3k3
Vers. 3: 10 Ausgänge, open-collector, invertierend.
             pull up 10kΩ
            10 Eingänge potentialfrei, 15V; com. GND
             Vorwiderstand 2k2
Vers. 4: 10 Ausgänge, open-collector, nicht invertierend.
             15V; com. GND, pull up 2k2
             10 Eingänge potentialfrei, 15V; com. GND
              Vorwiderstand 10Ω

Ausführung: VEW 12PB01 RED Vers. 4 (DSW21)
Metallfrontplatte mit Ziehgriff und Schraubbutzen für Frontstecker Bauform F32 Reihe Z+B
Basisstiftleiste Bauform F32 Reihe Z+B.

Ausführung: VEW 12PB01 RED Vers. 1 bzw. 3 (HHB)
Kunststoff-Schraublaschen am Frontstecker Bauform
F32 Reihe Z+B und Basisstiftleiste Bauform D32.

Die Baugruppe VEW 12PB01 dient der potentialfreien Umsetzung von jeweils 10 binären Eingangs- und Ausgangssignalen zwischen dem peripheren Bereich und dem IFZ-Bus bzw. umgekehrt.
Die Baugruppe trägt eine Adresseinstellung mit einen 8-poligen DIL-Schalter zur Einstellung der IFZ-Geräteadresse und ist entsprechend der eingestellten Adresse ansteuerbar.
Die Redesignbaugruppe wird ohne die seriellen Schnittstellenconverter der speziellen Anwendung (z.B. ABB 6034.1) geliefert. Die seriell/parallel-Wandler liegen in der Regel beim Anwender vor.
Die Original vorhandenen Schnittstellenconverter werden vom Anwender auf zwei 24-poligen Präzisionskontakt-Sockeln eingesetzt.

Muster der verschiedenen Ausführungen sind ab Lager verfügbar.

Die Baugruppen können der jeweiligen Anwendung entsprechend gefertigt werden.
