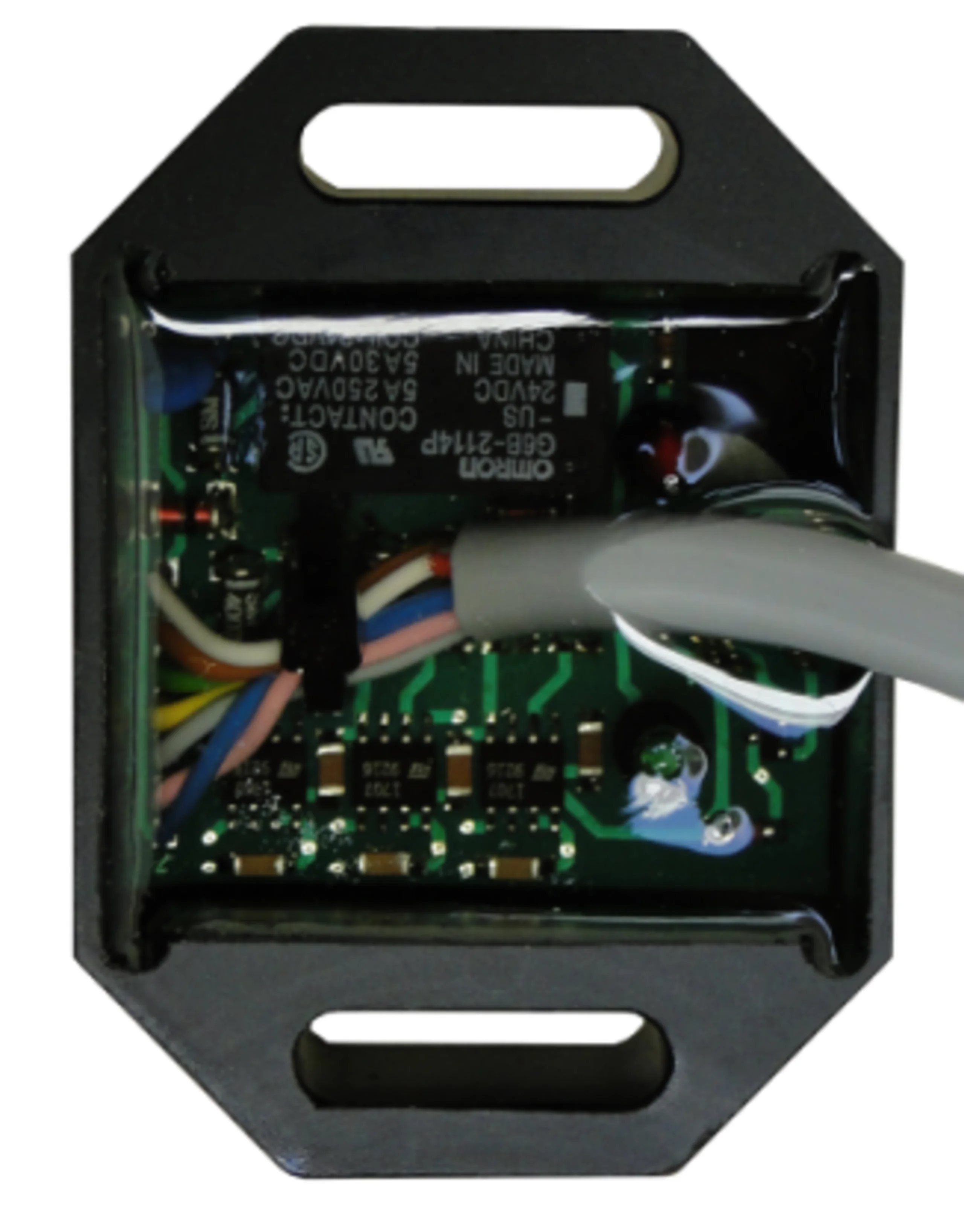

Magnet-sensitiver Näherungsschalter VEW DCHS 1004 RED

Das VEW-Redesign des DCHS 1004 kann plug-and-play anstelle der Ori-
ginalbaugruppe eingesetzt werden.
Die Funktion ist die eines magneto-sensitiven Näherungsschalters mit drei
unabhängigen Ausgängen, die Lasten bis zu 0,5A schalten können.
Das magneto-sensitive Bauelement (Hallsensor) befindet sich erhaben in
einen 1x1cm großen Kaverne auf der Montagefläche der Baugruppe.
Die Montagefläche ist an vier Seiten mit Langlöchern für M4 mit Unter-
legscheibe ausgerüstet. Die Freiheitsgrade der Langlöcher erlauben eine
Justage der Baugruppe im Hinblick auf die ideale Ausrichtung des Hall-
sensors zum Magnetfeld.
Eine Luftstrecke von 3mm zwischen Hallsensor und Magnetfeld ist gut zu
überbrücken.
Die Anschlussspannung beträgt 24VDC ±20%. Zwei Ausgänge schalten die
„Last“ potentialgebunden zwischen +24V und 0V bei Aktivierung des Hallsen-
sors als Öffner. Der dritte Ausgang hat eine negierte Funktion als Schließer.
Der Schließer aktiviert zusätzlich ein Relais mit potentialfreiem Öffnerkontakt.
Die Aktivierung wird durch das Verlöschen einer grünen LED angezeigt.
Die rote LED dient als Betriebsanzeige.
Die Baugruppe ist hermetisch dicht vergossen und trägt ein freies Anschluss-
kabel mit 22cm Länge.
Die Anschlusslitzen mit 0,25mm² sind wie folgt farblich kodiert:

    1     weiss        +24V
    2     braun
    3     grün          Schließer
    4     gelb         Öffner                                        Öffner (Schleife)
    5     grau         Öffner
    6     rosa
    7     blau         0V
