Golden Eye
Scherografie-System
Produktinformation
Das Scherografie-Verfahren ermöglicht die zerstörungsfreie optische Inspektion von Verbundmaterialien (Glare; CFK; GFK) und die Detektion von verborgenen, in der Struktur liegenden Fehlern mittels dynamischer oder thermischer Anregung der Strukturoberfläche.
Verborgene Fehler wie Delaminationen, Risse, Ablösungen, Einschlüsse, Dellen und Stoßschäden bilden sich unter Laserlicht als lokale Diskontinuität im Messfeld auf der Strukturoberfläche ab, wenn das gescherte Bild nach Bearbeitung durch die Systemsoftware dargestellt wird.
Der Scher und das Phasenschieben des Golden-Eye Scherografiesystems ist nicht, wie konventionell üblich, als Spiegel mit mikromechanischer Verstellung ausgebildet, sondern wurde erstmalig mit einem elektronischen spatial light modulator (SLM, Liquid-Blaze-Technik) realisiert. (pat.pend.)
Der Vorzug dieser Technologie liegt in dem völligen Verzicht auf sämtliche mikromechanische Einstellungen, so dass ein sehr robustes, elektronisches System vorliegt, mit dem eine sehr schnelle Schereinstellung und sehr schnelle Phasenhübe, sowie die beliebige Beeinflussung des Lichtwellenfeldes möglich ist.
Die Anregung des Werkstücks kann thermisch oder dynamisch erfolgen.
Die dynamische Anregung wird mittels eines Piezoaktuators vorgenommen, der mit einem Vakuumadapter auf der Strukturoberfläche adaptiert wird.
Der Aktuator enthält ein Piezo-Element, dass Schwingungen mit hoher Energie und variabler Frequenz in die Struktur mechanisch einkoppelt.
Die thermische Anregung wird mit einem, vom System gesteuerten, Infrarotstrahler vorgenommen.
Lieferumfang:
- ,,Golden-Eye’’ Scherkopf
- Steuergerät mit: Vakuumpumpe, Leistungsverstärker, Frequenzgenerator, Lasertreiber, Stromversorgung, Laptop, Software, Fernsteuerung.
- Option: Lasermodul A bzw. B, Piezoaktuator, Infrarotstrahler.
Enwickelt in Kooperation mit dem BIAS - Bremer Institut für angewandte Strahltechnik GmbH
Technische Daten
Scherografie-Sensor | |
Abmessungen | 250 x 200 x 80mm |
Phasenhub | 0-360° Liquid-Blaze-Technik |
Schereinstellung | 0-500 Pixel Liquid-Blaze-Technik, pixelgenau einstellbar |
Wellenlänge | optimiert auf die verwendete Laserwellenlänge (Lasermodul) |
Auflösung | 1388 x 1038 Pixel |
Messfeld | 10 x 7,5mm²...1000 x 750mm², je nach Objektiv und Laser |

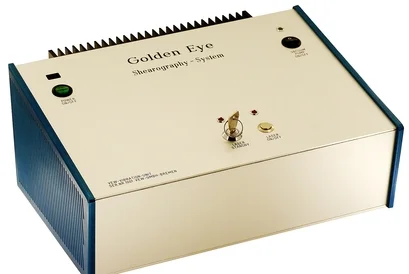

Steuergerät | |
Je nach Anwendungsgebiet integriert | Lasersteuerung, Belastungssteuerung, Vakuumpumpe, thermische Belastung, Sinusgenerator, Piezo-Verstärker |
Abmessungen | max. 440 x 220 x 220 mm |
kabelgebundene Fernbedienung für alle Funktionen | |
Lasermodul A | |
Abmessungen | 140 x 75 x 60 mm |
Wellenlänge | 806 nm |
Leistung (max) | 1,8 W |
Laserklasse | 4 |
Lasermodul B | |
Abmessungen | 140 x 75 x 60 mm |
Wellenlänge | 658 nm |
Leistung (max) | 4 x 100mW |
Laserklasse | 1 |
