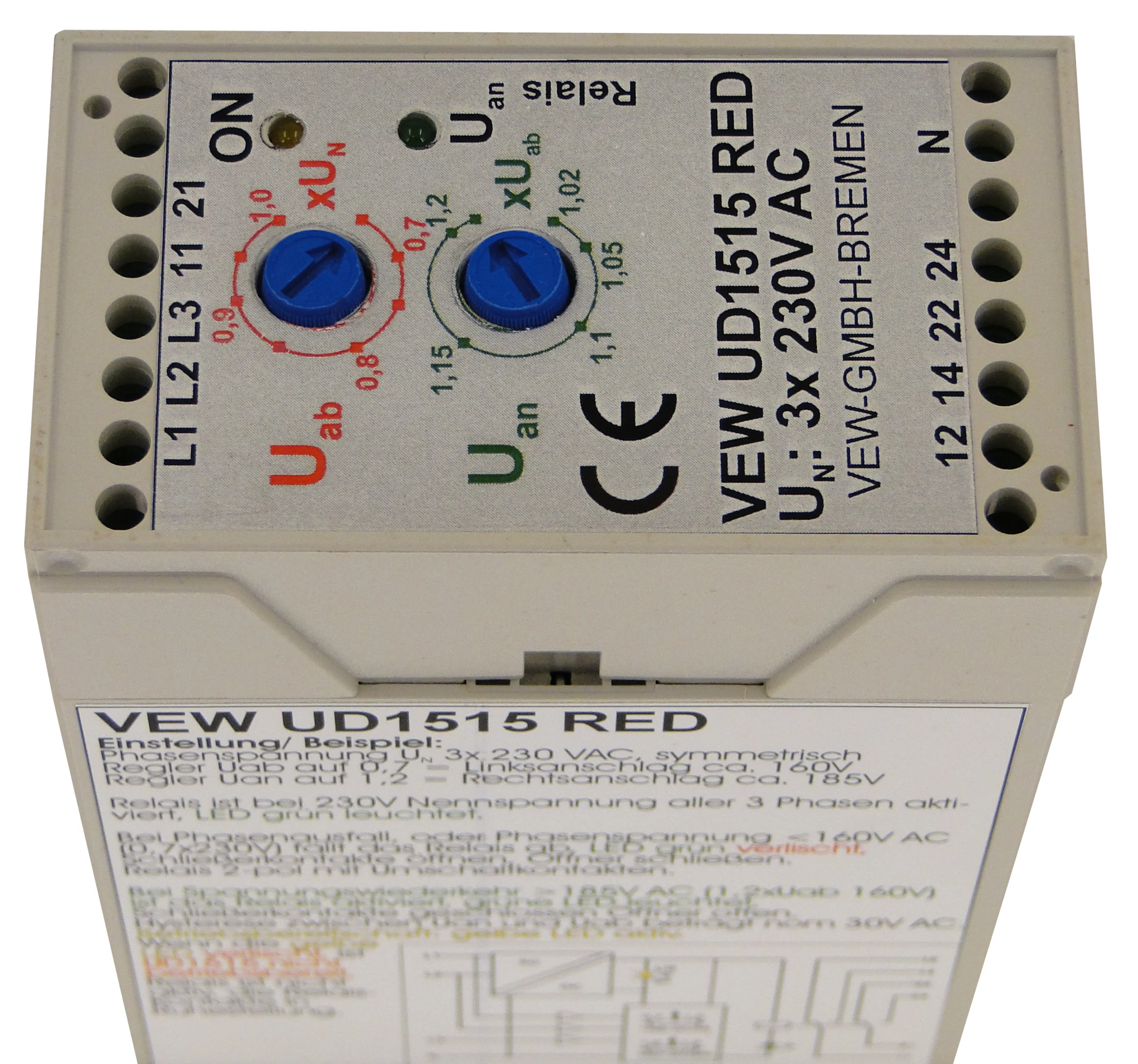

VEW UD1515 RED

Die 3-Phasen-Netzspannungsüberwachung reagiert auf den Ausfall einer der drei Phasen, oder das Unterschreiten der Nennspannung auf eine einstellbare unteren Schaltschwelle, indem ein Relais abgesteuert wird und die grüne Leuchtdiode verlischt. Die Schaltschwelle der Unterspannungserkennung wird am Einstellregler Uab mit einem Faktor von 0,7 bis 1,0 der Nennspannung eingestellt.
Mit dem Regler Uan wird die Hysterese des Schaltpunktes zwischen Unterspannungserkennung und Nennspannung eingestellt, um ein „Flattern“ des Relais um den Schaltpunkt zu vermeiden.
Für die Einstellung von Uab 0,7 (Linksanschlag) und die Einstellung von Uan 1,2 (Rechtsanschlag) heißt dies, dass sich die Unterspannung vom Wert 0,7 der Nennspannung um den Faktor 1,2 erholt haben muss, bevor das Relais wieder aktiviert wird und die grüne LED leuchtet.


Beispiel:
Phasenspannung UN 3x 230 VAC, symmetrisch
Regler Uab auf 0,7 = Linksanschlag
Regler Uan auf 1,2 = Rechtsanschlag
Relais ist bei 230V Nennspannung aller 3 Phasen aktiviert,
LED grün leuchtet.

Bei Ausfall einer Phase, oder Phasenspannung <160V AC (0,7x230V) fällt das Relais ab, LED grün verlischt, Schließerkontakte öffnen, Öffner schließen.
Bei wiederkehrender Spannung >185V AC (1,2xUab 160V) wird das Relais wieder aktiviert, die grüne LED leuchtet, Schließerkontakte geschlossen Öffner offen.

Die Hysterese zwischen Uan und Uab beträgt bei Einstellung 1,2 nominal 30V AC.
Das Relais ist 2-polig mit Umschaltkontakten ausgeführt, sodass der Anwender sowohl Öffner als auch Schließer als Unterspannungsmeldung nutzen kann.
Die interne Betriebsspannung der Auswerteelektronik des UD1515 wird mit einer gelben LED angezeigt.
Wenn die gelbe LED verlischt, ist UD1515 nicht betriebsbereit, das Relais ist nicht aktiv, die Relais-Kontakte in Ruhestellung.
