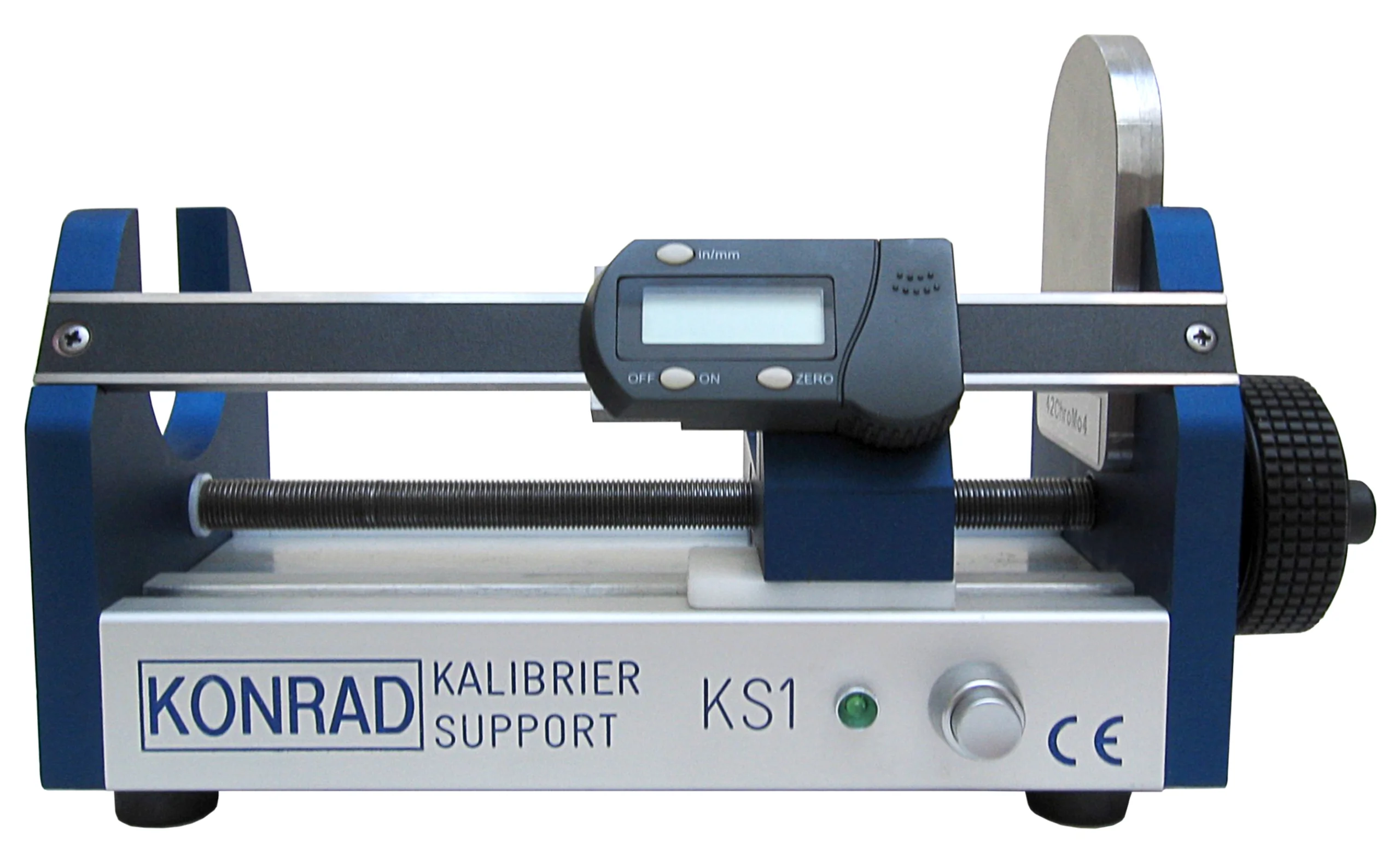

Kalibriersupport KS1 zur Messbereichskalibrierung von Konrad Wirbelstromsensoren

Produktbeschreibung

Der Kalibriersupport dient der halbautomatischen Messbereichskalibrierung von Wirbelstromsensoren am Konrad Converter.

Das Gerät ist mit einer Schnellwechselpositionierung für unterschiedliche Sensor-Bauformen ausgerüstet, die auf dem, von einer Spindel angetriebenen Support über Kugelratschen adaptiert werden.
Der Antrieb des Support erfolgt mit einem Handrad über die Spindel, die den Support auf Gleitführungen bewegt.
Am Support wird auch ein Präzisionsmessschieber mitgeführt, der die Stellung des Support, relativ zum gewählten 0-Punkt, mit einer Auflösung von 1/100 mm anzeigt. Mit dem Support wird der zu kalibrierende Wirbelstromsensor einer 42 Chromo 4 Metallplatte (Referenzmaterial) angenähert bzw. der Abstand dazu vergrößert.
Der Luftspalt zwischen Referenzmaterial und Sensorfläche ist <= Messbereich.

Im Führungsunterbau des Support ist ein Accusatz eingebaut, der eine Ausgangsspannung von 24V 0,1A bereitstellt.
Aus dieser Stromversorgung kann der Converter netzunabhängig über zwei 2mm Zuleitungen gespeist werden.

Der angeschlossene Converter wird mit dem Druckschalter an der vorderen Führung eingeschaltet.

Bei eingeschalteter Ausgangsspannung leuchtet eine grüne LED.

Bedienung

  • Messadapter entsprechend Sensordurchmesser auswählen.
  • Sensor so applizieren, dass die Stirnfläche einen geringen Durchstand zur Frontfläche des Adapters hat, Rändelschraube anziehen, so dass der Sensor geklemmt wird.
  • Sensor mit Adapter auf den Support klippen, so dass die Stirnfläche des Sensors zum Referenzmaterial zeigt.
  • Sensor mit dem Converter verbinden. Converter wird aus der 24V Stromversorgung des KS1 über die  2 mm Laborleitung gespeist.
  • Stromversorgung am KS1 einschalten, LED leuchtet grün.
  • Mit dem Handrad den Support mit dem Sensor flächenbündig vor das Referenzmaterial ,,fahren’’. Messschieber einschalten, Referenz ,,0’’-Punkt betätigen.



Der Kalibriervorgang kann nun gemäß Kalibrieranweisung des Sensors bzw. Converters durchgeführt werden.


Nach der Kalibrierung Stromversorgung und Messschieber ausschalten!

Lieferumfang

Kalibriersupport, 6 Adapter, Ladegerät, Koffer, Zuleitungen.

Technische Daten


Verfahrweg = MB > 70mm
Messschieber Auflösung 1/100 mm
Accu 9,6V, 1,8 Ah, NIMH
DC/DC-Wandler galv. getrennt, 24V 0,1 A
Ladegerät automatisch abschaltend, Proz. gesteuert; 230V AC 10VA
