3D-Kamera

Streifenprojektionssystem

Die VEW 3D-Kamera ermöglicht die dreidimensionale Vermessung (3D) von beliebigen Freiformflächen.

Produktbeschreibung 3D-Kamera

Die 3D-Kamera ist ein kompaktes Streifenprojektionssystem für nicht reflektierende Objekte mit einer Oberfläche von einigen cm² bis zu etwa 1 m².

Durch den großen Öffnungswinkel der Objektive von über 80° ist das System für den Einsatz in Messanordnungen, die räumlich beengt sind und/ oder nur einen geringen Abstand zum Messobjekt zulassen, prädestiniert.

Durch den kompakten Aufbau und die einfache Adaptierbarkeit ist die 3D-CAM ideal für den maschinellen Einsatz, z.B. an Industrierobotern geeignet.

Die hohe Lichtleistung des integrierten Projektors erlaubt es, ein Messfeld von bis zu 2 x 2m auch unter problematischen Bedingungen kontrastreich auszuleuchten.

Anwendungsgebiete

Die 3D-Kamera kann durch Einsatz verschiedener Softwaremodule  für unterschiedliche Anwendungsgebiete eingesetzt werden.

  • Forschung und Entwicklung / Lehre
    • Eigenprogrammierbare Filter und Messabläufe in der Messoftware „Fringe Processor“
    • Eingriffe in den gesamten Messablauf durch qualifizierte Anwender möglich.
  • Reverse Engineering
    • Unterstützung beim Messen der Punktwolke bis zur fertig bemaßten CAD-Zeichnung
  • Rapid-Prototyping
    • Direkte Eingabe der Messdaten in Rapid-Prototyping-Maschinen zur Erstellung von Modellen
    • Fräsdatengenerierung für CNC Maschinen aus den Messdaten
  • Qualitätskontrolle / Inspektion
    • z.B. Soll-/Ist-Vergleich zwischen Messdaten und CAD-Datensatz
    • Viele Möglichkeiten durch den zusätzlichen Einsatz kommerzieller Software, z.B. Geomagic Qualify
  • Kunst / Archäologie

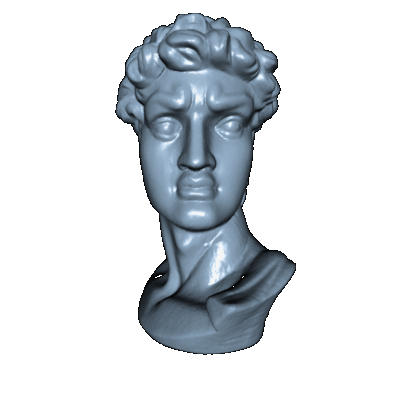

    • 3D-Erfassung der Topographie (3D-Scannen) von Kunstwerken (z.B. Büsten, Denkmäler, ...) z.B. zur Nutzung der Daten im Internet oder zur Dokumentation der Erosion an Denkmälern.
    • Dokumentation der Fundstelle bei Ausgrabungen.


Sie haben eine spezielle Anwendung? Beschreiben Sie Ihr Problem, wir finden eine Lösung.

Technische Daten 3D-Kamera

Messprinzip Streifenprojektion, Phasenmessung
Gehäuse Verwindungssteifes Aluminium-Profilgehäuse, Maße: 200 x 220 x 140mm
mit Stativhalter / Schnellwechsel-Adapter
Messfelddiagonale 200...1500mm
Auflösung Laterale Messfeldbreite ./.1392 Pixel (optional 1600 pixel je nach Kamera)
Tiefe: Messfeldbreite ./. 10.000
Projektor pixelweise adressierbar 12Bit
1024 x 768 Pixel
Schnittstelle: DVI
Lichtquelle: UHP Lampe 160W
Objektiv: F 12,5
Kamera 12-Bit Grauwerte
1392 x 1040 Pixel

Optional:
1600 x 1200 Pixel
Schnittstelle: FireWire
Objektiv: F 6,5

Die Objektive werden der jeweiligen Messaufgabe entsprechend ausgerüstet.
