VEW PE01 RED

Einphasen - Leistungselektronik

Produktbeschreibung

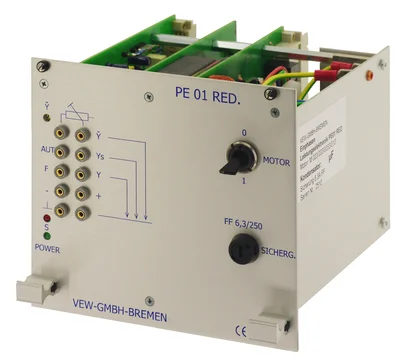

Das Redesign der Baugruppe PE01* ist in einem 3HE 28TE 19” Einschub vollständig mass- und funktionskompatibel zur Originalbaugruppe des Herstellers H&B ausgeführt.

Die Originalbaugruppe kann somit “plug and play” durch das Redesign ersetzt werden, ohne das Änderungen im System notwendig sind.

Die Baugruppe VEW PE01 RED dient zur Ansteuerung der Zwei-Phasen-Motoren von S&F Hebel- und Schubantrieben.

Im Zusammenhang mit dem Stellungsgeber VEW S4 RED (ebenfalls als Redesign erhältlich) erfolgt eine kontinuierliche Positionierung des Antriebs im Automatikbetrieb mittels einer geregelten Phasenanschnittsteuerung über Triacs, die, aufgrund einer speziellen Schaltungstechnik, Motoren in einem Leistungsbereich von nur 5W bis max. 240W steuern können.

Im Einschub ist der Phasenschiebekondensator integriert und kann, je nach Motorleistung, gegen solche anderer Kapazität ausgetauscht werden.

Die Regelung stellt auch bei kleinen Stellungsabweichungen ein der Abweichung proportionales Drehmoment des Antriebs sicher.

Die Elektronik wirkt dabei als Stellungsregler mit P-Verhalten, das heißt, die Stellung des Regelantriebs ändert sich proportional zum Stellungssollwert des am VEW PE01 RED vorgeschalteten Sollwert - Reglers.

Zur Rückmeldung der Stellung des Regelantriebs wird der Stellungsgeber S4 (Red.) eingesetzt, der ein der Stellung des Antriebs proportionales, analoges Signal 0/4...20mA bzw. 0/2,5...12,5V für die PE01* zur Verfügung stellt.

Die Versorgungsspannung des Stellungsgebers wird von VEW PE01 RED kurzschlussfest bereitgestellt und überwacht.

Zur Überwachung und Steuerung aller Funktionen dient das integrierte Störmeldeteil der VEW PE01 RED, sowie die Umschaltung “Manuell - Automatik” mit den  Sperr - Freigabe - und Steuereingängen. Die Eingänge sind gegen unplausible Eingaben verriegelt.

Merkmale

  • Steuereinheit zur Ansteuerung von Zweiphasenstellmotoren
  • Automatische Positionierung durch kontinuierliche Reglung mittels Phasenanschnittsteuerung
  • Ansteuerung eines magnetischen Bremslüfters
  • Handsteuerung des Motors in beiden Richtungen
  • Ausrüstung mit max. zwei Phasenschiebekondensatoren von 1uF bis 10uF
  • kurzschlussfeste geregelte Versorgung 24V DC/ 7,5W für den 4-Leiter-Stellungsgeber S4 /S2
  • kurzschlussfestes geregeltes Netzteil  24V DC / 7,5W für die interne Versorgung
  • Standard-Störmeldungen
  • Sperr- und Freigabe-Eingänge

Eine ausführliche Dokumentation bzw. Mustergeräte sind sofort erhältlich.

Produktdatenblatt

* Originalbezeichnung des Herstellers Hartmann&Braun

** ABB Markenzeichen der ABB Group

Technische Daten


Abmessungen 19” 3HE 28TE Einschub nach DIN 41494
Farbe Frontplatte RAL 7044 oder Alu natur eloxiert, graviert
Versorgung: 230V AC +- 15%, max. 300VA
Kompatibel: H&B* / ABB* Contronic* PE01 Motor Module
