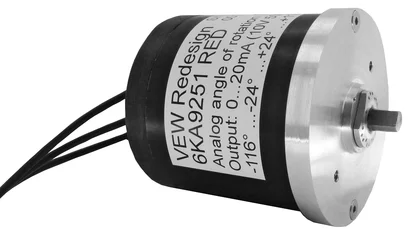

VEW 6KA9251 RED

Produktbeschreibung

Die analogen Drehwinkelgeber 6KA9251 des Herstellers Siemens können plug-and-play, durch eine elektrisch und mechanisch kompatible Neuentwicklung, ersetzt werden.
Die Drehwinkelgeber arbeiten als analoger, linearer Istwertgeber der die Winkelstellung der 6mm Steuerwelle in ein 10V-Ausgangssignal (max. 12V) mit eingeprägtem Gleichstrom von 0...20mA (optional 4...20mA) umsetzt.


Lastwiderstand <=500W (max. 600W)


Der Arbeitsbereich ist in der Standardausführung linear mit einem trapezförmigen Kurvenverlauf von:
20mA = -116°  bis -24° = 0mA bzw. +24° = 0mA ... 20mA = +116°.


Auf der Steuerwelle befindet sich eine Skalenscheibe mit Winkelmarkierungen.
Die 0-Position der Steuerwelle ist auf der Skalenscheibe durch die Achsabflachung der Welle und der Steuerscheibe sowie ein einzelnes Markierungsloch am Gehäusebund gekennzeichnet. Bei dieser 0-Stellung fließt 0mA Ausgangsstrom bei einer Winkelstellung von -24° bis+24°.

Die Drehwinkelgeber werden als Fahr- und Bremssteller in Schienenfahrzeugen, zur Steuerung von Nahverkehrswagen sowie für Schwenk- und Hubwerke von Förderanlagen eingesetzt (Kran, Bagger, etc.).
Es stehen optional andere Kurvenverläufe sowie auch ein life-zero-Ausgang mit 4---20mA zur Verfügung. Optionale Kurvenverläufe sind möglich.
Die Steuerwelle hat keine Drehwinkelbegrenzung.

Produktdatenblatt

Technische Daten


Versorgung nom. 24VDC (18...33V)
Ausgang eingeprägter Strom 0...20mA bei ±24°...±116°
Linearität <0,5% im Bereich der Rampe von 24...116°
Drehwinkel unbegrenzt
Steuerwelle Ø6mm (optional andere Ø) mit Skalenscheibe
Anschlüsse Schraubterminal, opt. Steckverbinder
Gehäuse Ø60mm +0 -0,5mm mit Bund Ø62mm, sw-eloxiert
Betriebstemperatur -30...+70°C
