Stereo-Kamera

Streifenprojektionssysteme

  • Stereo-Kamera mit Stativ
  • Überprüfung eines Flugszeugflügels auf Welligkeiten

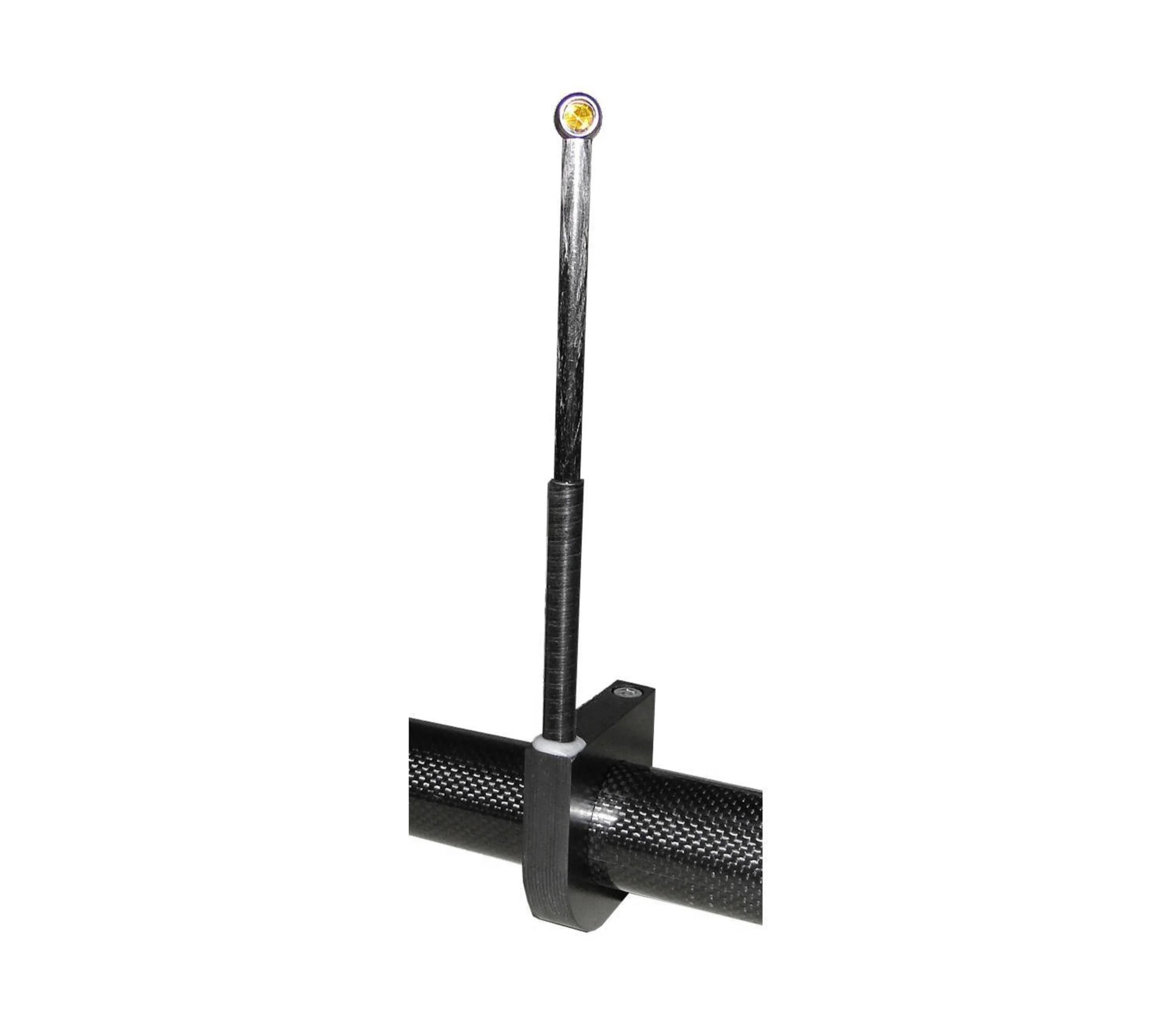

  • Halter für Retroreflektor

Die VEW Stereo-Kamera ermöglicht die dreidimensionale Vermessung (3D) von beliebigen Freiformflächen.

Produktbeschreibung

Die Stereo-Kamera ist ein flexibles Streifenprojektionssystem, das hinsichtlich aller relevanten Parameter (Messempfindlichkeit, Messfeldgröße, Auflösung, Anpassung an Objektform, Beleuchtungsstrategie, etc.) an die Messanforderungen individuell angepasst werden kann. Bei Bedarf können auch weitere Kameras hinzugefügt werden, um Objekte in einer Messung möglichst vollständig zu erfassen.

Für große Messbereiche, die mit hoher Auflösung erfasst werden sollen, kann die Stereo-Kamera mit Retrohaltern ausgestattet werden, die von einem Lasertracker erfasst werden.
Hierdurch ist es möglich, die Daten auch ohne Referenzpunkte auf dem Objekt in ein Gesamtkoordinatensystem zusammenzuführen und eine Punktwolke über das gesamte Objekts zu erhalten.

Anwendungsgebiete:

Die Stereo-Kamera kann durch Einsatz verschiedener Softwaremodule  für unterschiedliche Anwendungsgebiete eingesetzt werden.

  • Forschung und Entwicklung / Lehre
    • Eigenprogrammierbare Filter und Messabläufe in der Messoftware „Fringe Processor“
    • Eingriffe in den gesamten Messablauf durch qualifizierte Anwender möglich.
  • Reverse Engineering
    • Unterstützung beim Messen der Punktwolke bis zur fertig bemaßten CAD-Zeichnung
  • Rapid-Prototyping
    • Direkte Eingabe der Messdaten in Rapid-Prototyping-Maschinen zur Erstellung von Modellen
    • Fräsdatengenerierung für CNC Maschinen aus den Messdaten
  • Qualitätskontrolle / Inspektion
    • z.B. Soll- / Ist-Vergleich zwischen Messdaten und CAD-Datensatz
    • Viele Möglichkeiten durch den zusätzlichen Einsatz kommerzieller Software, z.B. Geomagic Qualify
  • Kunst / Archäologie
    • 3D-Erfassung der Topographie (3D-Scannen) von Kunstwerken (z.B. Büsten, Denkmäler, ...) z.B. zur Nutzung der Daten im Internet oder zur Dokumentation der Erosion an Denkmälern.
    • Dokumentation der Fundstelle bei Ausgrabungen.


Sie haben eine spezielle Anwendung? Beschreiben Sie Ihr Problem, wir finden eine Lösung.

Technische Daten


Messprinzip Streifenprojektion, Phasenmessung
Gehäuse Verwindungssteifes Aluminium-Profilgehäuse kombiniert mit kohlefaserverstärktem thermisch stabilem Rohr
Maße: abhängig vom gewünschten Messfeld
mit Stativhalter / Schnellwechsel-Adapter
Messfelddiagonale 500...3000mm
Auflösung Laterale Messfeldbreite ./. Anzahl Kamerapixel (1-5 MPixel)
Tiefe: Messfeldbreite ./. 10.000
Projektor 1-8 MPixel
Digitale Schnittstelle
Lichtquelle: bis 4000 ANSI Lumen
Kameras 12 Bit
1-5 MPixel
